STP (Signal Transfer Point)

**STP (Signal Transfer Point)**는 전통적인 회선 교환망(Circuit Switched Network), 특히 SS7(Signaling System No. 7) 기반 네트워크에서 시그널링 메시지를 라우팅해주는 핵심 노드입니다. IMS/VoLTE 망에서 PSTN/3G CS망과 연동(MGCF ↔ PSTN) 시 반드시 필요한 중간 제어 장비입니다.

---

■ STP (Signal Transfer Point) 개요

항목	설명
정의	SS7 기반 메시지를 목적지로 라우팅하는 시그널링 중계기
핵심 기능	- SS7 메시지(MTP, SCCP, ISUP 등) 라우팅 - 네트워크 레벨 로드밸런싱 및 장애 대응 - 주소 번역(GT Translation), 필터링
연동 대상	MSC, HLR, MGCF, SMSC, GMSC, GMLC 등
위치	보통 회선망의 중간 시그널링 허브, MGCF 뒤쪽에 위치



---

■ 주요 기능

기능	설명
라우팅	DPC(목적지 포인트코드) 기반 메시지 포워딩
GT Translation	Global Title 변환: +821012345678 → 내부 SSN/PC
SCCP/ISUP 중계	CS 통화 설정 시 IAM, ACM, ANM 등의 ISUP 메시지 라우팅
망 분리	IMS/VoLTE ↔ PSTN 간 시그널링을 분리/보호
보안	메시지 필터링, 방화벽 역할 일부 수행



---

■ IMS ↔ PSTN 연동 구조 (STP 포함)

• MGCF가 ISUP 메시지를 생성하면 STP가 이를 PSTN 쪽으로 중계

---

■ STP 메시지 흐름 예시 (ISUP)

단계	메시지	설명
1	IAM (Initial Address Message)	MGCF → PSTN 방향, 발신 번호 포함
2	ACM (Address Complete Message)	PSTN → MGCF 방향, 착신벨 울림 신호
3	ANM (Answer Message)	착신 응답, 통화 연결 시작
4	REL / RLC	통화 종료 메시지, MGW와 연결 해제



---

■ IMS 망에서 STP가 필요한 이유

이유	설명
VoLTE ↔ PSTN 통화 연동	MGCF가 PSTN 교환기와 통신하려면 SS7 라우팅 필요
SMS 연동	SM-IP-GW 또는 SMSC가 MAP 메시지를 SS7로 전달
긴급통화 백업	IMS 장애 시 CS fallback 경로로 PSTN 경유 필요
번호이동 조회	GT translation 수행을 통해 HLR 또는 NPDB 접근



---

■ 최신 트렌드: IP-STP (NextGen STP)

항목	설명
IP-STP	SIGTRAN(SCTP 기반)으로 SS7을 IP망에서 전달 가능
적용 분야	LTE, 5G 코어망에서도 STP를 SIGTRAN 방식으로 사용
인터페이스	M3UA, SUA, TALI 등 사용



---

■ 정리

항목	내용
STP 역할	SS7 기반 시그널링 메시지를 라우팅/중계/변환하는 네트워크 노드
위치	MGCF와 PSTN 교환기 사이
주요 기능	DPC 라우팅, GT 변환, 필터링, 로드밸런싱
관련 프로토콜	MTP, SCCP, ISUP, MAP, SIGTRAN 등
IMS와 연동	MGCF의 ISUP 메시지를 PSTN으로 넘기기 위해 필수



---

필요하시면 STP 내부 구조, SIGTRAN 구성도, STP 장애 이중화 구성 예제도 제공해 드릴 수 있습니다.

이 글이 도움이 되었다면,아래 링크를 통해서 후원해주세요.( 맥주한잔 이나 커피한잔 )



STP의 내부 구성, SIGTRAN 연동 구조, 장애 이중화 구성 방식을 모두 정리해드렸습니다.
필요하시면 각 항목에 대해 아래 추가 자료도 제공 가능합니다:

• STP 내부 구조의 계층별 블록 다이어그램
• SIGTRAN 프로토콜 스택 (SCTP-M3UA) 흐름도
• 이중화 구성 시 Heartbeat 및 절체 로직 흐름도
• STP GT 변환 테이블 예시 (Global Title Translation)

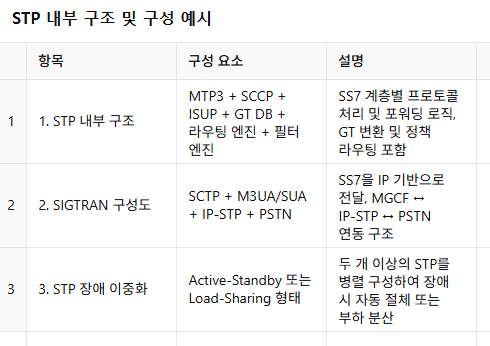

각 항목은 다음과 같은 실제 구성 및 사용에 기반한 정보입니다:

1. SS7 계층 구조 (MTP1~3, SCCP, ISUP 포함) + 라우팅/필터 블록
2. SIGTRAN 프로토콜 스택 (SCTP 기반, M3UA 또는 SUA 계층)
3. STP 이중화 구성: Linkset 상태 모니터링, Heartbeat 기반 절체
4. GT (Global Title) 변환 테이블 예시: 전화번호 → Point Code + SSN 매핑
