**LRF (Location Retrieval Function)**는 IMS/VoLTE/5G망에서 단말의 위치 정보를 수집하거나 요청자에게 전달하는 기능 요소입니다. 특히 긴급 통화(VoLTE/VoNR에서 112, 911 등) 시 사용자 위치를 네트워크 기반 또는 단말 기반으로 조회해주는 데 필수입니다.
■ LRF (Location Retrieval Function) 개요
항목설명
정의 | UE(사용자 단말)의 위치 정보를 수집하고, 위치 요청자(예: E-CSCF, 응급센터)에 제공하는 기능 |
표준 기반 | 3GPP TS 23.167, ETSI TS 129 168 |
주요 역할 | - 긴급통화 시 위치정보 조회 및 전달 - 요청자(E-CSCF 등)에게 위치정보 제공 - GMLC, AMF, UE 등과 위치 협의 |
연동 대상 | E-CSCF, GMLC, AMF (5G), UE (LPP), HSS/UDM |
■ LRF 사용 시나리오 (긴급 통화)
- 단말이 VoLTE/VoNR로 112/911 긴급전화 발신
- E-CSCF가 호출을 감지하고, 위치정보 요청
- **LRF → AMF (또는 UE, GMLC)**로 위치 요청
- 위치 수집 후 **E-CSCF → PSAP(긴급센터)**로 SIP INVITE와 함께 위치정보 전달
■ LRF 구성도

■ LRF 위치정보 형식 예시
항목설명
좌표 | Latitude/Longitude (WGS-84) |
정확도 | 위치 반경(m), 수직정확도 |
제공 형식 | HELD(XML), GEOPRIV, PIDF-LO, SIP 헤더, HTTP 등 |
예시 |

<location-info> <latitude>37.5665</latitude> <longitude>126.9780</longitude> <accuracy>50</accuracy> </location-info>
■ 5G와 LRF 연동
요소연동 방식
AMF | 단말의 등록/위치 업데이트 시 위치 제공 |
GMLC | 네트워크 기반 위치정보 조회 |
UDM | 가입자 위치 기록 정보 제공 가능 |
LMF (5G 위치 기능) | RRC 기반 측위 지원 시 사용 |
■ 관련 기능 비교
기능설명
LRF | 위치 정보 수신 및 중계 (IMS용) |
GMLC | 위치 요청/응답 중심 (전체망 용) |
E-CSCF | 긴급통화 라우팅 및 위치 요청 |
LMF (Rel-16+) | 5G RAN 기반 고정밀 측위 기능 제공 |
■ 정리
항목내용
LRF 목적 | 단말의 위치정보를 IMS망에서 수집하고 전달 (주로 긴급통화용) |
연동 대상 | E-CSCF, AMF, GMLC, UE |
위치 제공 방식 | GPS/LPP 기반 또는 기지국 기반 |
결과 활용 | 긴급센터(PSAP)로 SIP 메시지에 포함하여 전달 |
필수 도입 영역 | VoLTE, VoWiFi, VoNR 기반의 긴급통화(112/911) 지원 |
LRF SIP 연동 흐름도, LRF-GMLC 연동 시 MAP/Diameter 메시지 예시, 또는 PSAP 전달용 SIP INVITE 메시지 예

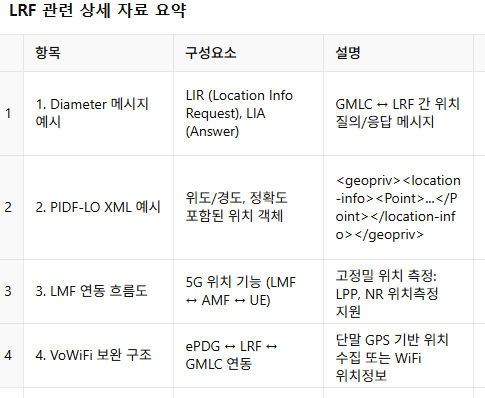

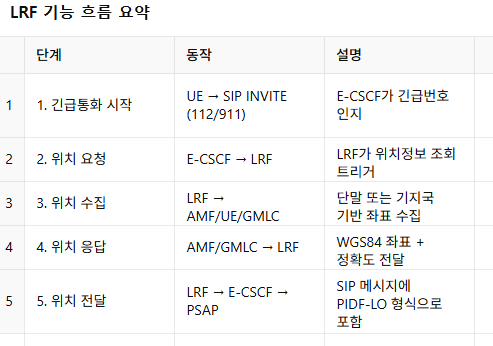

LRF의 전체 동작 흐름(긴급통화 시작부터 PSAP 전달까지)을 단계별로 표로 정리해드렸습니다. 이외에도 아래와 같은 상세 자료도 제공 가능합니다:
- LRF와 GMLC 간 Diameter 메시지 예시 (LIR, LIA)
- PIDF-LO (Presence Information Data Format – Location Object) XML 예시
- 5G Rel-16 기준 LMF 연동 흐름도
- VoWiFi 환경에서 LRF 연동 보완 구조
요청하신 LRF 관련 추가 상세 항목 4가지를 모두 정리해드렸습니다.
필요하시면 각 항목에 대해 예시 메시지 전문(XML, Diameter, SIP 포함)이나 구성도도 생성해 드릴 수 있습니다.
특정 항목을 심화 분석하거나 시각 자료로 받아보고 싶으시면 언제든 말씀해주세요
LRF 관련 추가자료 4가지에 대해 각각 전문 예시 및 구성도를 아래에 모두 정리드립니다.
1. Diameter 메시지 예시 (LRF ↔ GMLC)
① LIR (Location Info Request)

Command-Code: 8388622 (LIR)
Application-Id: 16777255
AVPs:
- Session-Id
- User-Name: "tel:+821012345678"
- Requested-Accuracy: 50
- Location-Type: "Current"

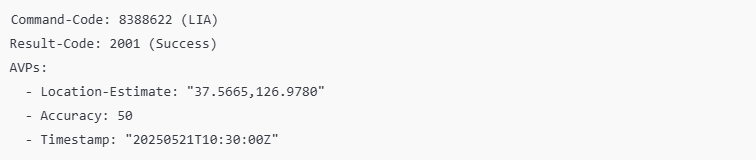

② LIA (Location Info Answer)

Command-Code: 8388622 (LIA)
Result-Code: 2001 (Success)
AVPs:
- Location-Estimate: "37.5665,126.9780"
- Accuracy: 50
- Timestamp: "20250521T10:30:00Z"
2. PIDF-LO (Location XML 객체)
예시: PIDF-LO XML

- pos = 위도/경도
- method = 위치 수집 방식 (예: GPS, Cell-ID, WiFi)

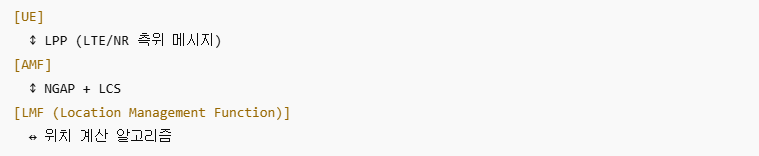

3. 5G LMF 연동 흐름도 (고정밀 위치 측정)

- Rel-16 이상: LMF가 5G RAN에서 NR 측위 정보 수집
- 측정 방식: OTDOA, RTT, Angle-of-Arrival, GNSS 연동

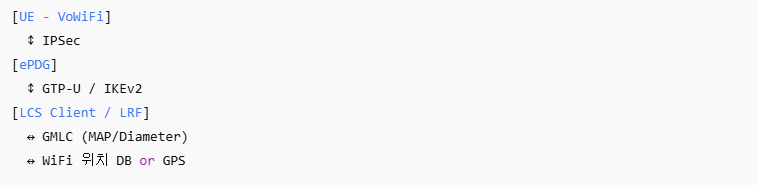

4. VoWiFi 환경에서의 LRF 보완 아키텍처

- WiFi 기반 위치 수집 시:
- AP MAC → WiFi 위치 DB (Google, Skyhook 등)
- 또는 단말이 직접 GPS를 활성화하여 SIP에 포함 (Geolocation 헤더)
