SBC-A, IMS-ALG/AGW, ATCF/ATGW

이번에는 SBC-A, 즉 Access 측 SBC와 그 하위 구성 요소인 IMS-ALG/AGW, ATCF/ATGW에 대해 설명드리겠습니다. 이들은 모두 단말(UE)과 IMS Core 사이, 즉 접속망(Access Network) 측 경계에서 보안, 미디어 제어, 이동성 지원 기능을 수행합니다.

---

■ SBC-A (Session Border Controller - Access)

항목	내용
정의	단말(UE)과 IMS 네트워크 사이의 접속 측 SIP 보안 제어 장비
위치	P-CSCF 앞단 또는 내장형으로 배치
주요 기능	- SIP 시그널링 보안 - 단말 NAT traversal - 미디어 보안/RTP 릴레이 - IMS 등록 요청 정책 검증
구성 요소	IMS-ALG/AGW, ATCF/ATGW 등으로 세분화



---

■ 구성 요소 상세

1. IMS-ALG (Application Layer Gateway)

항목	설명
역할	SIP 메시지 중간에서 NAT 문제 해결, SIP 헤더 변환, 포트/주소 재작성
위치	P-CSCF 앞단 또는 함께 동작
기능	- SIP REGISTER, INVITE 헤더 내 IP 주소 재작성 - RTP 포트 수정 - 단말 NAT 환경 대응



---

2. AGW (Access Gateway)

항목	설명
역할	**미디어 트래픽(RTP)**를 릴레이하는 미디어 경계 기능
위치	IMS-ALG와 함께 구성됨
기능	- RTP 포트 중계 - NAT traversal - 미디어 QoS 제어, IP 주소 변환



---

3. ATCF (Access Transfer Control Function)

항목	설명
정의	VoLTE ↔ VoWiFi 간 세션 전환(Seamless Handover) 제어
역할	- ePDG 또는 LTE망 통해 접속한 단말의 세션 제어 - Access 간 SIP 연속성 제어 (SRVCC/IRAT 등 포함)
특징	단말이 이동하더라도 IP 주소 변경 없이 세션 지속을 지원



---

4. ATGW (Access Transfer Gateway)

항목	설명
정의	ATCF의 미디어 counterpart, 미디어 경로 전환을 실제 처리
기능	- VoWiFi ↔ VoLTE 간 RTP 전환 - IP주소 변환, 포트 매핑 - QoS 연속성 보장



---

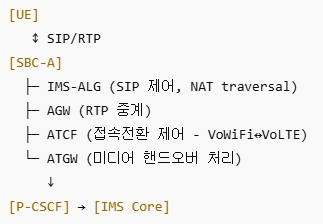

■ 그림 요약

---

■ 정리 비교

구성	요소	S위치기능관련	시나리오
SBC-A	Access/단말 측	SIP 보안, NAT 대응, 미디어 중계	모든 단말 통화 시
IMS-ALG	SBC-A 내 SIP 계층	SIP 포트/주소 조정	NAT 환경 단말
AGW	SBC-A 내 RTP 계층	RTP 중계	단말 RTP NAT 대응
ATCF	SBC-A 내 제어기능	VoWiFi↔VoLTE 세션 핸드오버 제어	단말 이동 시
ATGW	SBC-A 내 미디어	VoWiFi↔VoLTE RTP 미디어 전환	미디어 IP 전환



---

필요하시다면 VoWiFi → VoLTE 전환 시의 SIP/SDP 흐름도 또는 ATCF/ATGW 구성도도 제공해 드릴 수 있습니다.
