NetAnn (Network Announcement)

**NetAnn (Network Announcement)**는 IMS/VoLTE 시스템에서 네트워크 차원에서 음성 안내(멘트)를 재생해주는 서비스 기능입니다. 주로 호 거절, 착신 불가, 부가서비스 안내 등에 사용됩니다.

---

■ NetAnn (Network Announcement) 개요

항목	설명
정의	SIP 통화 흐름 중, 네트워크가 특정 **음성 안내 메시지(멘트)**를 재생해주는 기능
기반	IMS의 **MRF(MRFC + MRFP)**를 통해 RTP 음성 파일을 UE에 전송
프로토콜	SIP + SDP (세션 설정), RTP (음성 전송)
동작 방식	SIP INVITE → TAS 또는 AS가 MRFC에 안내 요청 → MRFP가 음성 재생



---

■ 사용 사례

상황	안내 내용 예시
발신자 차단됨	“고객님의 발신이 제한되어 있습니다.”
착신전환 안내	“지금은 다른 번호로 연결 중입니다.”
잔액 부족	“잔액이 부족하여 연결할 수 없습니다.”
통화 중 음성안내	“통화가 연결되기 전입니다. 잠시만 기다려 주십시오.”
서비스 비가입	“서비스에 가입되어 있지 않습니다.”



---

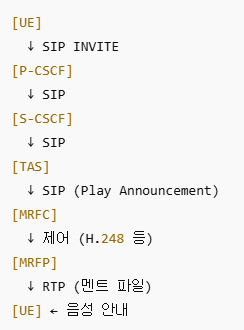

■ NetAnn 흐름 구성도

---

■ 관련 요소

요소	역할
TAS	SIP 흐름 제어 및 NetAnn 요청 트리거
MRFC	SIP 명령에 따라 음성 재생 세션 설정
MRFP	실제 RTP로 음성 파일 전송 (WAV, AMR 등)
Announcement 서버	멘트 파일을 저장/관리 (MRFP 내 포함되기도 함)



---

■ SIP 메시지 예시 (NetAnn 시작)



• sip:netann@... URI가 특정 멘트를 재생하라는 의미로 해석됨
• TAS가 내부적으로 netann URI를 트리거하면 MRFC/MRFP가 해당 멘트 재생

---

■ 정리

항목	설명
기능	IMS 네트워크 내에서 음성안내 멘트를 재생하는 기능
구성요소	TAS, MRFC, MRFP
프로토콜	SIP (세션 제어), RTP (음성)
활용	착신전환, 거절안내, 잔액부족, 서비스오류 안내 등
구현방식	sip:netann@... 형태의 URI 사용 + MRF 제어



---



요청 가능한 추가 자료

1. NetAnn SIP 메시지 흐름도
   • INVITE → 180 Ringing → 200 OK → RTP 음성 멘트 → BYE 순서 흐름도
2. TAS에서 NetAnn을 트리거하는 로직 예시
   • 예: 착신전환 조건일 때 sip:netann@ URI 호출
3. MRFC와 MRFP 간의 제어 메시지(H.248) 예시
   • PlayAnnouncement 명령, 세션 설정 메시지
4. NetAnn 멘트 구성 예시 (파일 포맷 / 구조)
   • WAV 또는 AMR 형식, 패킷화 예시
5. NetAnn과 MRF 연동 구성도 (TAS-MRFC-MRFP 구조)
   • 구성도 및 통신 흐름 상세 시각화

---
