에릭슨(Ericsson)의 AIR 6472

​에릭슨(Ericsson)의 AIR 6472는 5G 중대역 TDD 환경을 위한 고성능 매시브 MIMO 액티브 안테나 시스템(AAS)입니다. 이 장비는 64개의 송수신 채널(64T64R)과 256개의 안테나 요소를 갖추고 있으며, 최대 400W의 출력 전력을 지원합니다.​

---

📡 AIR 6472 주요 사양

• 모델명: AIR 6472 B77G/B77M
• 지원 주파수 대역:
  • B77G: 3450–3550 MHz
  • B77M: 3840–3980 MHz
• 출력 전력: 최대 400W (TDD DL 기준)
• 안테나 구성: 64T64R, 256 안테나 요소
• 안테나 이득: 최대 27.3 dBi
• 빔 스캔 범위:
  • 수평: ±60°
  • 수직: 87°–105°
• 크기: 922 × 402 × 188 mm
• 냉각 방식: 패시브 쿨링 (팬 없음)​FCC Report+3FCC Report+3CT.gov+3FCC Report

---

🔋 최대 EIRP와 평균 EIRP 비교

**EIRP (Effective Isotropic Radiated Power)**는 안테나가 특정 방향으로 방사할 수 있는 최대 전력을 나타내며, 시스템의 출력 전력과 안테나 이득을 고려하여 계산됩니다.​

✅ 최대 EIRP (Max EIRP)

• 정의: 시스템이 최대로 출력할 수 있는 순간적인 방사 전력
• 계산 예시:
  • 출력 전력: 400W = 56 dBm
  • 안테나 이득: 27.3 dBi
  • Max EIRP: 56 dBm + 27.3 dBi = 83.3 dBm​

✅ 평균 EIRP (Averaged EIRP)

• 정의: 시간에 따른 평균 방사 전력으로, TDD 듀티 사이클과 출력 허용 오차를 고려하여 계산됩니다.
• 계산 예시:
  • 출력 전력: 400W = 56 dBm
  • TDD 듀티 사이클: 75% → 56 dBm - 1.25 dB = 54.75 dBm
  • 출력 허용 오차: 1 dB → 54.75 dBm - 1 dB = 53.75 dBm
  • 안테나 이득: 27.3 dBi
  • Averaged EIRP: 53.75 dBm + 27.3 dBi = 81.05 dBm​

---

⚖️ Max EIRP vs. Averaged EIRP 차이점

항목Max EIRPAveraged EIRP

정의	순간적인 최대 방사 전력	시간에 따른 평균 방사 전력
용도	최대 커버리지 및 성능 평가	EMF 규제 준수 및 평균 노출 평가
계산 요소	출력 전력 + 안테나 이득	출력 전력 × 듀티 사이클 × 출력 허용 오차 + 안테나 이득
적용 시나리오	최대 성능 요구 상황	일상적인 운용 및 규제 준수 상황

---

이러한 차이를 이해하는 것은 네트워크 설계, 성능 최적화, 그리고 규제 준수를 위해 매우 중요합니다. 특히, EMF 노출 평가에서는 Averaged EIRP가 핵심 지표로 사용됩니다.​

필요하시면 EIRP 계산을 위한 시뮬레이션 도구나 추가적인 시각 자료를 제공해 드릴 수 있습니다.

출처

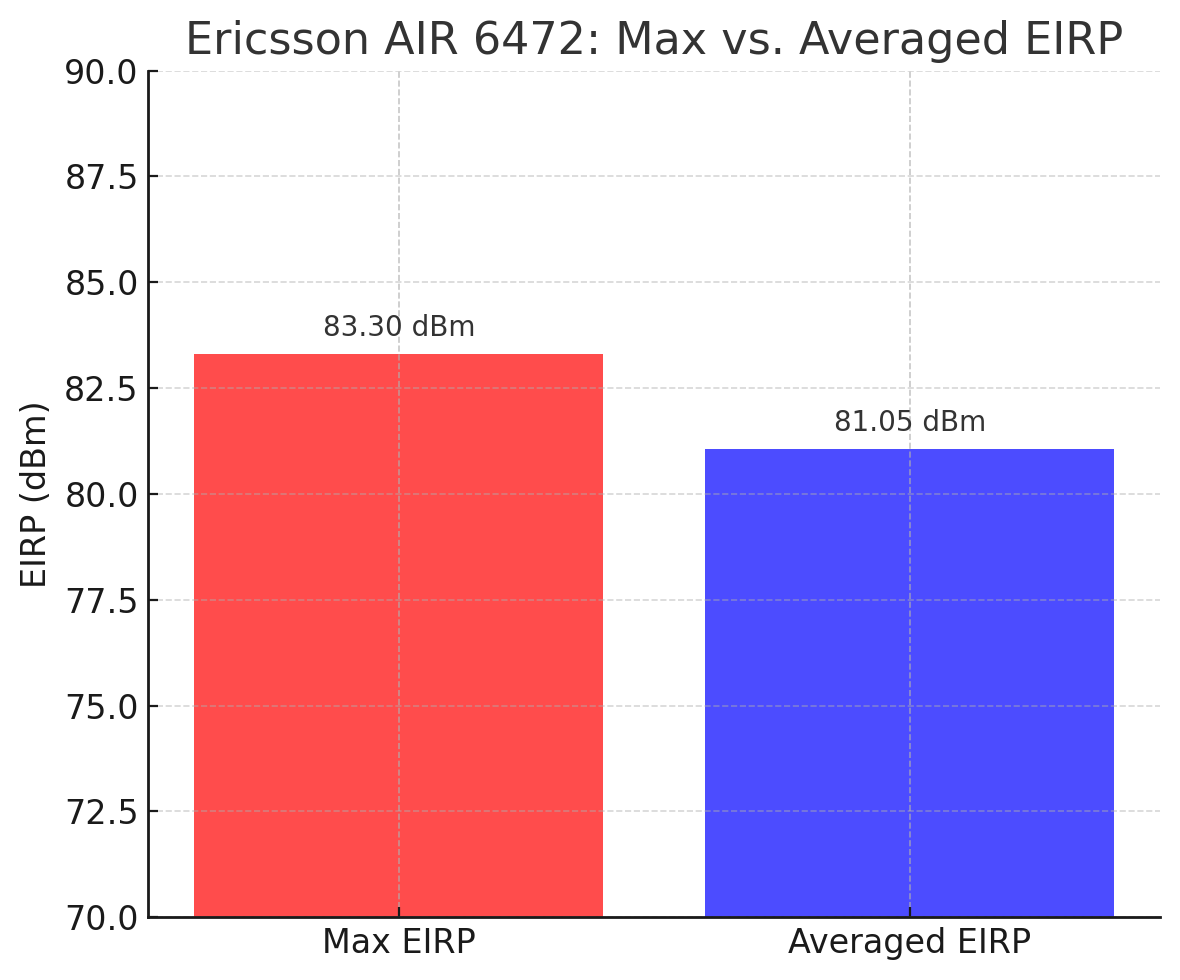

위 그래프는 Ericsson AIR 6472 장비의 **최대 EIRP(Max EIRP)**와 **평균 EIRP(Averaged EIRP)**를 비교한 시각 자료입니다.

• Max EIRP: 약 83.3 dBm
• Averaged EIRP: 약 81.05 dBm



차이 설명

• Max EIRP는 장비가 순간적으로 방출할 수 있는 최고 전력으로, 이론상 최대 커버리지/성능 지표입니다.
• Averaged EIRP는 TDD 듀티 사이클과 시스템 마진(출력 오차) 등을 반영한 실제 운용 시 평균 방사 전력입니다.
• 약 2.25 dB 차이는 환경 규제(EIRP 제한, EMF 기준) 준수와 관련하여 중요한 기준이 됩니다.





위 시뮬레이터를 통해 다음 항목들을 직관적으로 조절하며 Max EIRP vs Averaged EIRP 차이를 확인할 수 있습니다:

---

조절 가능한 항목

1. 출력 전력(dBm) – 안테나 모듈의 송신 전력 (예: 400W = 56 dBm)
2. 안테나 이득(dBi) – 빔을 얼마나 집중시킬 수 있는지
3. 듀티 사이클 – TDD 환경에서 평균 전력에 영향을 주는 비율
4. 출력 마진 – 실제 운용시 전력 손실 고려

---

활용 팁

• 듀티 사이클을 줄이면 **평균 출력(EIRP)**은 감소
• 이득을 증가시키면 두 EIRP 값 모두 증가
• 마진이 커질수록 Averaged EIRP는 더 줄어듦





import React, { useState } from 'react';
import { Slider } from '@/components/ui/slider';
import { Card, CardContent } from '@/components/ui/card';
import { Button } from '@/components/ui/button';
import { Line } from 'react-chartjs-2';
import { saveAs } from 'file-saver';

const models = {
  'Ericsson AIR 6472': { power: 56, gain: 27.3 },
  'Samsung Massive MIMO': { power: 55, gain: 26.5 },
  'Huawei AAU5613': { power: 57, gain: 28.0 },
  'Nokia AirScale 64TR': { power: 56, gain: 27.8 }
};

export default function EIRPDashboard() {
  const [model, setModel] = useState('Ericsson AIR 6472');
  const [dutyCycle, setDutyCycle] = useState(0.75);
  const [margin, setMargin] = useState(1.0);
  const [history, setHistory] = useState([]);

  const { power, gain } = models[model];
  const maxEIRP = power + gain;
  const avgPower = power + 10 * Math.log10(dutyCycle) - margin;
  const avgEIRP = avgPower + gain;

  const saveResult = () => {
    const newEntry = {
      model,
      dutyCycle,
      margin,
      maxEIRP: maxEIRP.toFixed(2),
      avgEIRP: avgEIRP.toFixed(2)
    };
    setHistory([...history, newEntry]);
  };

  const exportCSV = () => {
    const headers = 'Model,Duty Cycle,Margin,Max EIRP,Averaged EIRP\n';
    const rows = history.map(e => `${e.model},${e.dutyCycle},${e.margin},${e.maxEIRP},${e.avgEIRP}`).join('\n');
    const blob = new Blob([headers + rows], { type: 'text/csv;charset=utf-8;' });
    saveAs(blob, 'eirp_results.csv');
  };

  const importCSV = (event) => {
    const file = event.target.files[0];
    if (!file) return;

    const reader = new FileReader();
    reader.onload = (e) => {
      const lines = e.target.result.split('\n').slice(1);
      const parsed = lines.map(line => {
        const [model, dutyCycle, margin, maxEIRP, avgEIRP] = line.split(',');
        return { model, dutyCycle: parseFloat(dutyCycle), margin: parseFloat(margin), maxEIRP, avgEIRP };
      }).filter(entry => entry.model);
      setHistory([...history, ...parsed]);
    };
    reader.readAsText(file);
  };

  const chartData = {
    labels: history.map((_, i) => `Entry ${i + 1}`),
    datasets: [
      {
        label: 'Max EIRP (dBm)',
        data: history.map((e) => parseFloat(e.maxEIRP)),
        borderColor: 'red',
        fill: false
      },
      {
        label: 'Averaged EIRP (dBm)',
        data: history.map((e) => parseFloat(e.avgEIRP)),
        borderColor: 'blue',
        fill: false
      }
    ]
  };

  return (
    <div className="p-6 space-y-6">
      <h1 className="text-2xl font-bold">5G 안테나 모델별 EIRP 시뮬레이터</h1>

      <select
        value={model}
        onChange={(e) => setModel(e.target.value)}
        className="p-2 border rounded"
      >
        {Object.keys(models).map((name) => (
          <option key={name} value={name}>{name}</option>
        ))}
      </select>

      <div className="grid grid-cols-1 md:grid-cols-2 gap-4">
        <Card>
          <CardContent className="space-y-2 p-4">
            <p className="font-medium">TDD 듀티 사이클: {(dutyCycle * 100).toFixed(0)}%</p>
            <Slider min={0.1} max={1.0} step={0.05} value={[dutyCycle]} onValueChange={([v]) => setDutyCycle(v)} />
          </CardContent>
        </Card>

        <Card>
          <CardContent className="space-y-2 p-4">
            <p className="font-medium">출력 마진 (dB): {margin.toFixed(2)}</p>
            <Slider min={0} max={5} step={0.1} value={[margin]} onValueChange={([v]) => setMargin(v)} />
          </CardContent>
        </Card>
      </div>

      <div className="grid grid-cols-1 md:grid-cols-2 gap-4">
        <Card>
          <CardContent className="p-4">
            <h2 className="text-lg font-semibold">Max EIRP</h2>
            <p className="text-2xl">{maxEIRP.toFixed(2)} dBm</p>
          </CardContent>
        </Card>

        <Card>
          <CardContent className="p-4">
            <h2 className="text-lg font-semibold">Averaged EIRP</h2>
            <p className="text-2xl">{avgEIRP.toFixed(2)} dBm</p>
          </CardContent>
        </Card>
      </div>

      <div className="space-x-4">
        <Button onClick={saveResult}>결과 저장</Button>
        <Button onClick={exportCSV}>CSV 내보내기</Button>
        <input type="file" accept=".csv" onChange={importCSV} className="ml-4" />
      </div>

      {history.length > 0 && (
        <div className="pt-6">
          <h2 className="text-lg font-bold mb-2">EIRP 변화 추이</h2>
          <Line data={chartData} />
        </div>
      )}
    </div>
  );
}
